Инструкция по установке СНПЧ на принтер Canon MP540, MP550

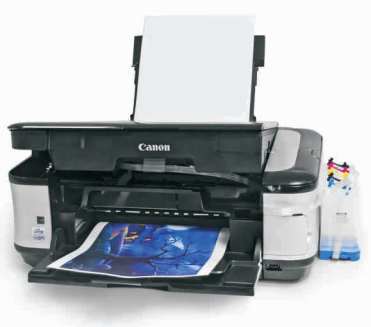

СНПЧ Canon MP540, MP550

Перед установкой СНПЧ прочитать.
Установка СНПЧ на данную модель состоит из 2ух этапов: подготовки картриджей и непосредственно установки СНПЧ. В системе можно использовать как новые картриджи, так и бывшие в эксплуатации. Новые желательно проверить, задав печать тестовой страницы. Использованные картриджи перед установкой обязательно дозаправить чернилами и протестировать (распечатать тестовую страницу). Это необходимо сделать до установки в отверстия крышки картриджа уплотнителей и заглушек. Включите принтер, нажав на кнопку "включение", откройте крышку принтера. Дождитесь, когда каретка переместится вправо в позицию замены картриджей , и снимите их. Обесточте принтер, это позволит свободно перемещать каретку рукой в любое положение при установке СНПЧ.

Подготовка картриджей

Перед установкой СНПЧ необходимо подготовить картриджи. Возьмите отработанный картридж и обрежьте его так, как показано на фото 1. Проделайте то же самое с отсальными картриджами.

Инструкция по установке СНПЧ на принтер Canon MP540, MP550

Установка СНПЧ

1. Необходимо прикрепить к каретке клипсу К550. Переместите каретку в левое крайнее положение. Затем прикрепите клипсу к поверхности каретки, но следите за тем чтобы она не прилегала к шасси и не мешала позиционированию каретки. Примерное расположение клипсы показано на фото 2.

2. Вставьте в каретку модифицированные картриджи (фото 3).

3. Установите капсулы и проложите шлейф СНПЧ в клипсу К550, как показано на фото 4.

Инструкция по установке СНПЧ на принтер Canon MP540, MP550

Установка СНПЧ

4. Во время установки капсул обратите внимание на то, что 2 крайние правые капсулы должны быть направлены в другую сторону, как показано на фото 5. Это нужно для того, чтобы шлейф СНПЧ не мешал позиционированию каретки в крайнее правое положение.

5. Далее, во внутренней правой части принтера, установите клипсу блокиратор датчика БД550 (фото 6-7).

Инструкция по установке СНПЧ на принтер Canon MP540, MP550

6. Установите клипсу КШ550 на горизонтальной поверхности принтера на расстоянии 60 мм от выступа на корпусе принтера (фото 8).

7. Переместите каретку в крайнее левое положение и проложите шлейф СНПЧ в клипсу КШ550, как показано на фото 9.

Инструкция по установке СНПЧ на принтер Canon MP540, MP550

Установка СНПЧ

8. Прикрепите клипсу КУ, как показано на фото 10.

9. Рядом с клипсой КУ прикрепите Упор У550 (фото 11).

10. Проложите шлейф СНПЧ в клипсу КУ (фото 12).

Инструкция по установке СНПЧ на принтер Canon MP540, MP550

11. Затем прикрепите вторую клипсу КУ на внешней части правой стенки принтера и проложите в неё шлейф СНПЧ, как показано на фото 13 и фото 14.

Инструкция по установке СНПЧ на принтер Canon MP540, MP550

Альтернативная прокладка шлейфа СНПЧ

В случае размягчения шлейфа СНПЧ (провисания и цепляния в момент входа каретки под крышку принтера) существует альтернативная прокладка шлейфа. Вот её отличия от основной:

1. Клипса КШ550 крепится не на поверхность принтера, как описано в пункте 6, а на внутреннюю часть крышки сканера. Примерное расположение клипсы показано на фото 15.

2. Далее переместите каретку в крайнее левое положение и проложите шлейф в только что установленную клипсу (фото 16).

Инструкция по установке СНПЧ на принтер Canon MP540, MP550

3. Прикрепите Упор У550, так как показано на фото 17.

4. Проложите шлейф СНПЧ в клипсы КУ (фото 18).

Инструкция по установке СНПЧ на принтер Canon MP540, MP550
